13689515102车载T-BOX，英文Telematics BOX是车联网的组成部分之一，主要用于车与车联网服务平台的通讯，对内与车载CAN总线相连，实现指令和信息的传输；对外通过云平台与手机APP/PC后台实现互联，是车内外信息交互的枢纽。图1为T-BOX实现的一种方案。

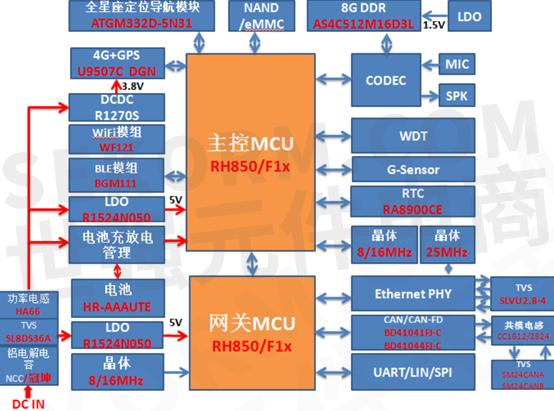

图1. T-BOX系统原理图
该T-BOX方案不但具有信息交互功能，而且集成4G/GPRS、WIFI模组、BMS电池管理、GPS等多种功能，通过集成LDO电池管理单元为整个系统提供电源，并且配有电池作为后备电源，以用于车辆不使用或者车载电池损坏的情况下，T-BOX依然可以与后台进行通信，传递车辆的有关信息。后备电池始终工作在循环充放电的工作状态（车辆熄火状态下电池放电，车辆启动状态下电池充电），所以需要后备电池具有长循环充/放电寿命，以避免车主频繁的更换电池，提升车主对产品的认可度；同时后备电池需要保证在低温环境下，依然具有良好的使用寿命，以应对汽车在寒冷的季节的使用。针对此处的应用，FDK株式会社推荐HR-AAAUTE镍氢二次电池，该电池属于FDK公司的高耐久性镍氢电池T系列产品，具有最高等级的使用寿命，同时具有宽工作温度范围，产品外观如图2所示。
图2. HR-AAAUTE镍氢电池
HR-AAAUTE镍氢电池具有出色的循环充/放电寿命，寿命曲线如图3所示。在1C的充放电电流下，循环次数达到15000次时，依然具有70%额定容量。（注：该曲线为HR-AAUTE镍氢电池，与HR-AAAUTE镍氢电池仅容量和尺寸的区别，均属于T系列产品，采用该图同样可以说明HR-AAAUTE电池的充放电循环寿命）。

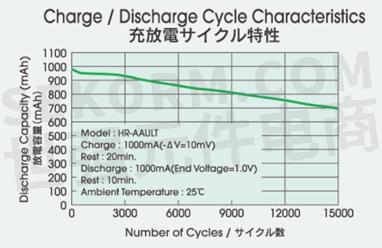

图3. 高耐久性镍氢电池T系列充放电循环使用寿命曲线
HR-AAAUTE标称电压1.2V，额定容量500mA，最低容量460mA，具有良好的容量一致性，在多个电池串并联使用时有利于避免短板效应（电池串联使用时，最终使用容量取决于容量最小的电池）。在快速充电条件下，充电电流可达1C（即500mA）,仅需约1.1小时即可完全充满。快速充电时，充电环境温度推荐0~40℃，放电时环境温度推荐0~50℃（注：推荐的环境温度具有最佳的使用寿命），满足一般情况下汽车室内温度环境。在存储时，环境温度-40~50℃时至少可保存30天；环境温度-40~40℃时至少可保存90天；环境温度-40~30℃时至少可保存1年；具有较长的寿命。其内阻约30mΩ（@ 1000Hz），低内助有利于减少电池放电时的损耗和充电时的发热。该电池重量约为13g，尺寸D*H为10.5mm*44.5mm，满足T-BOX小体积、轻质量的选型要求。
|
